Münztelefon 23
(weitere Fotos siehe unten)
Eckdaten/Kurzbeschreibung:
Modell-Bezeichnung: Münztelefon 23
Abkürzung/Kurzform: MT23
umgangssprachlich: Münzer 23
Hersteller-Bezeichnung: BTE 6480
Hersteller: Landis & Gyr (L&G)
Eingeführt: 1992
Ausserdienststellung: 2018
Hergestellt von/bis: von 1991 bis 2001
Wahlorgan: Tastwahlblock aus Zinkdruckguss, IWV/MFV umschaltbar
Münzprüfung: mechanisch/elektronisch
Kassiersteuerung: über 16kHz Gebühreimpuls
Gehäusematerial
Kappe/Deckel: 2mm Edelstahl/Baustahl, rosfrei
Gehäusematerial
Rückwand/Boden: Aluminiumdruckguss
Farbe
Kappe/Deckel: silber/Edelstahl
Farbe
Rückwand/Boden: Epoxid-Pulverbeschichtung, dunkelgrau, gilt auch für Anbauten+Tresore
Stromversorgung: ja, 220V
zum Bertieb zwingend nötig: nein, Speisung aus der Amtsleitung
Sonstiges/Besonderheiten: Das MT23 besteht immer aus zwei Grundeinheiten, dem Geräteteil und dem darunter befindlichen Kassettenanbau bzw. dem stärker gegen Aufbruch geschützen Münztresor. Diese beiden "Teile" bilden eine Einheit.
Das Münztelefon 23 wurde 1992 bei der Deutschen Bundespost / Telekom eingeführt.
Es ist ein elektronisches softwaregesteuertes Münztelefon für analoge Telefonanschlüsse.
Es verfügt über ein integriertes Einstell- und Prüfprogramm sowie über eine Fernwartung die mittels eines integrierten Modems Fehler (zum Bsp. Defekte an Baugruppen, fehlender Hörer), Betriebszustände (zum Bsp. volle Münzkassette) oder Aufbrüche (zum Bsp. Offenstehen der Kassettenanbautür, fehlende Münzkassette) selbstständig an ein Hintergrundsystem meldet, an das alle öffentlichen Münz- und Kartentelefone der Deutschen Telekom AG angeschaltet sind.
Das Münztelefon 23 besteht aus zwei Grundeinheiten, dem Geräteteil mit sämtlichen zum Betrieb notwendigen Baugruppen (BG) und dem unterhalb des Münztelefons befestigten Kassettenanbau bzw. Münztresor mit der Münzkassette.
Das Münztelefon 23 im Detail
- Münzprüfer Prüft die eingeworfenen Münzen auf Durchmesser, Dicke und Legierung
- Münzspeicher: Zwischenspeicherung der durch den Münzprüfer für in Ordnung befundenen Münzen während des Gespräches, dabei wird der Wert der darin befindlichen Münzen registriert und gespeichert
- Hauptplatine: Die Hauptplatine ist praktisch das Gehirn des Münzers, auf ihr befindet sich der EPROM mit der benötigten Geräte-Software, das Modem, der Fernsprechkreis, Rechnersteuerung
- Mutterplatine: Auf der Mutterplatine sind die Baugruppen Münzprüfer, Münzspeicher sowie die Hauptbaugruppe aufgesteckt, des Weiteren werden alle anderen Baugruppen und die ankommende Telefonleitung an dieser angeschlossen, die Hauptbaugruppe befindet sich auf der Gehäuserückwand
- Guthabenanzeige/Display: Zweizeiliges LC-Display mit 32 Zeichen je Zeile, hintergrundbeleuchtet
- Netzteil, schutzisoliert, 230 V, zur Versorgung der Hintergrundbeleuchtung des Displays (das Münztelefon 23 kann auch ohne Netzteil betrieben werden, es wird aus der Telefonleitung gespeist)
- Tastwahlblock (TWB): Tastenwahlblock aus Zinkdruckguss mit 16 Tasten, witterungsbeständig, widerstandsfähig gegen Vandalismus. Bei den älteren Tastwahlblöcken haben die Tasten nur Ziffern. Neuere haben zusätzlich zu den Ziffern noch Buchstaben. Dieser alphanumerischer Tastwahlblock wird bei Geräten mit SMS-Funktion benötigt.
- überwachte Münzrückgabeschale: Diese meldet dem Rechner eine blockierte oder verklemmte Rückgabeklappe
- Hörer (Handapparat) mit Panzerkabel: Der Handapparat ist entweder schwarz oder magentafarben
- Handapparat-Aufhängung mit Gabelumschalter: Der Gabelumschalter hat einen berührungslos arbeitenden Reedkontakt
Anstelle des Kassettenanbaus wird überwiegend auch die stärker gegen Aufbruch geschützte Version, der Münztresor, angebaut.
Kassettenanbauten und Münztresore gibt es in unterschiedlichen Ausführungen, von älteren aus Stahl geschweißten Modellen, mit bohrgeschütztem Schloss, die weniger sicher sind, über Modelle mit Schlossschutz (Deckel beziehungsweise Verschraubungen, die sich vor dem eigentlichen Schloss befinden und dieses vor Manipulationen, Verstopfen und ähnlichem schützen), verstärkte Modelle aus speziellem bohrresistenten Stahl bis hin zu schweren gegossenen Tresoren die weitgehend aufbruchssicher sind.
Die Münzkassette besteht aus ABS Kunststoff und fasst ca. 3 Liter Volumen.
An vielen Standorten ist mit dem Münztelefon 23 auch der Versand von SMS-Nachrichten möglich.
Weitere Informationen zum MT23 als PDF zum Downlad
Quelle: - Unterrichtsblätter Ausgabe 1, Januar 1994, Münztelefon 23
- persönliches Wissen
- Wikipedia

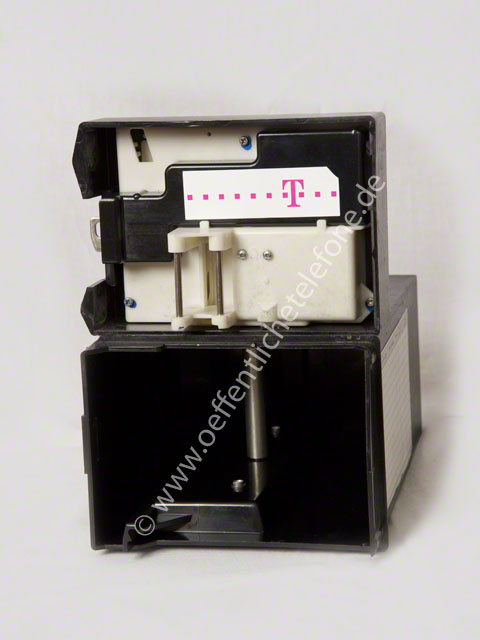

Münzkassette:
