Münzfernsprecher MünzFw201 und Prüfadapter

Münzfernsprecher MünzFw201 und Prüfadapter



Eckdaten/Kurzbeschreibung:



Modell-Bezeichnung: Fernwahlmünzfernsprecher 201

Abkürzung/Kurzform: MünzFw20

umgangssprachlich: Münzer 20

Hersteller-Bezeichnung: bei Siemens: interset 200, bei SEL: NT 2000

Von den Herstellern auch als "Weltmünzer" bezeichnet.

Hersteller: Siemens und SEL

Eingeführt: 1976

Ausserdienststellung: ab 1984 (zur Einführung des MünzFw21) wurden die MünzFw201 auf MünzFw21 umgerüstet, die Geräte liefen aber noch einige Jahre parallel.

Hergestellt von/bis: 1973 (Prototyp 1972)

Wahlorgan: Tastwahlblock IWV, TWB 75M anfangs in Kunststoffausführung, später in Metall

Münzannahme: 10Pf, 1DM, 5DM Münzen

Speichervolumen: 9 x 10 Pf. 8 x 1 DM. 4 x 5 DM

Münzprüfung: mechanisch/elektronisch

Kassiersteuerung: über 16kHz Gebühreimpuls

Gehäusematerial

Kappe/Deckel: Magnesium-Druckguß-Legierung

Gehäusematerial

Rückwand/Boden: Magnesium-Druckguß-Legierung

Farbe

Kappe/Deckel: silber-bläuliche Hammerschlaglackierung, Neufertigungen ab 1983 mit wiederstandsfähiger Epoxyharz-Beschichtung.

Farbe

Rückwand/Boden: dunkelgraue Hammerschlaglackierung

Stromversorgung: ja, 220V

zum Bertieb zwingend nötig: ja





Sonstiges/Besonderheiten:

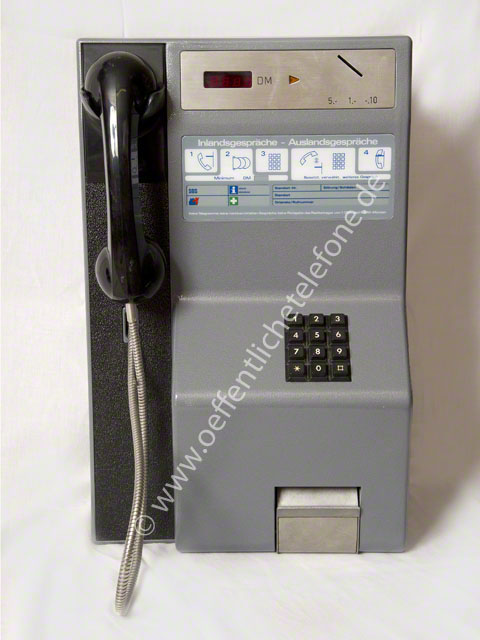

- Teilelektronischer Münzfernsprecher für den weltweiten Selbstwählverkehr.

- Dreiteiliger-Münzeinwurfschlitz, Rückgabebecher aus Aluminium, rote Guthabenanzeige

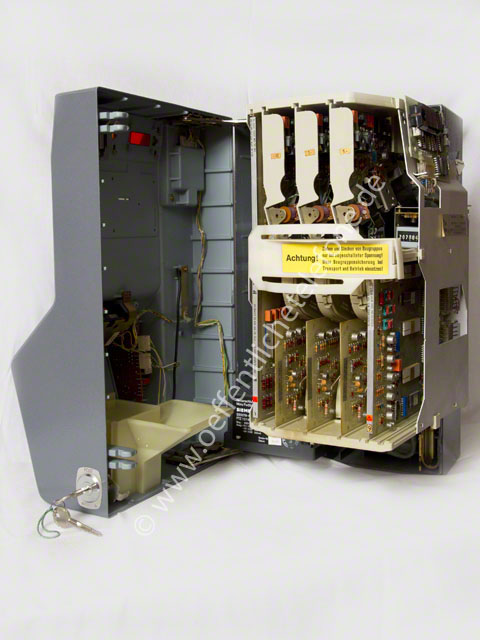

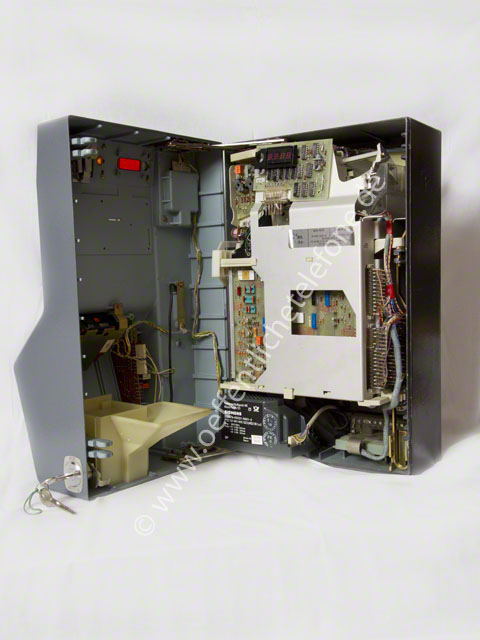

- Die Beuelemente befinden sich wartungsfreundlich auf Steckkarten (Baugruppen).

- Fehler / Störungen können durch den Einsatz eines Prüfadapters angezeigt werden.

- Der MünzFw20 besteht immer aus zwei Grundeinheiten, dem Geräteteil und dem darunter befindlichen Kassettenanbau aus Stahlblech. Diese beiden "Teile" bilden eine Einheit.

- Beim MünzFw20 befindet sich im Kassettenanbau neben der Münzkassette auch die Münzzähler-Baugruppe (Registrierzähler), diese Zähler registrieren die Anzahl der vereinnahmten Münzen je Sorte (0,10 DM, 1,00 DM, 5,00 DM) .

- Neben der Guthabenanzeige befinden sich zwei farbige Leuchtpfeile mit folgenden Bedeutungen:

Der gelbe Leuchtpfeil leuchtet zu Beginn einer Verbindung / nach abnehmen des Hörers so lange, bis die Mindestgebühr eingeworfen ist. Bei münzfreien Verbindungen bleibt diese Anzeige eingeschaltet, da die Mindestgebühr nicht eigewurfen wurde. Der gelbe Leuchtpfeil wird auch als Nachzahlungsaufforderung benutzt. In diesem Fall wird sie blinkend betrieben.

Der rote Leuchtpfeil leuchtet wenn der Benutzer wählt ohne die Mindestgebühr eingeworfen zu haben, oder wenn bei Nullguthaben die verbindung durch einen Abbruchimpuls getrennt wird.

- Die grüne Wiederwahltaste unter dem Handapparat gestattet dass nutzen eines vorhandenen Restbetrages für ein weiteres Telefonat.

- Der Geldbehälter (Münzkassette) besteht aus einem Stahlblechkasten mit Tragegriff und einem Kunststoffdeckel. Mit Hilfe eines Riegels, der über einen Metallwinkel am Deckel zu schieben ist, kann der Geldbehälter verschlossen und in dieser Stellung plombiert werden. Die quadratische öffnung im Deckel ist bei dem herausgenommenen Geldbehälter durch einen Verschlußschieber im gespannten Zustand verschlossen.

Wenn man den Behälter in den Kassettenanbau einsetzt, öffnet ein Mitnehmerstift den Schieber und gibt die Einlaßöffnung für die Münzen frei. Beim Herausnehmen des vollen Geldbehälters schließt der Mitnehmerstift den Schieber wieder, der durch eine Sperre im Innern der Kassette zusätzlich verriegelt wird. Erst nach Lösen der Plombe läßt sich diese Sperrvorrichtung durch das Öffnen des Deckels zurückstellen und durch das Schließen selbsttätig wieder spannen.



Quelle: Marco Kosmehls Gehirn und Kabatt 1977



-------------------------------------------------------------



Prüfadapter für Münzfernsprecher MünzFw201



Eckdaten/Kurzbeschreibung:



Modell-Bezeichnung: Prüfadapter - MünzFw 20 60221 30101

Abkürzung/Kurzform: Prüfadapter

umgangssprachlich: Prüfadapter

Hersteller-Bezeichnung: Prüfadapter - MünzFw 20 Nr: 60221 30101

Hersteller: SEL

Eingeführt: 1976

Ausserdienststellung: als die letzten MünzFw201 auf MünzFw21 umgerüstet wurden

Hergestellt von/bis: 1976



Sonstiges/Besonderheiten:

- Prüfadapter zum Prüfen des teilelektronischen Münzfernsprecher 20 für den weltweiten Selbstwählverkehr.

Die Baugruppe 9, in der die allgemeinen Steueraufgaben zusammengefaßt sind, wird aus dem Schwenkrahmen herausgezogen und an ihrer Stelle der Prüfadapter eingesteckt.

Der Buchsenteil des Prüfadapters reicht in den freien Raum für die Baugruppe 10 hinein.

Die Leiterplatte der Baugruppe 9 ist daher in die Führung für die Baugruppe 10 einzusetzen und in den Prüfadapter einzuschieben.

Vor dem Herausziehen der Baugruppe 9 ist durch Ziehen des Netzsteckers die Netzspannung vom MünzFw abzuschalten.

Erst nach Einsetzen des Prüfadapters und der Baugruppe 9 darf der Netzstecker wieder eingesteckt werden. Diese Schutzmaßnahme gilt auch für das Herausnehmen jeder anderen Baugruppe. Im Ausschnitt des Schwenkrahmens sind die auf dem Prüfadapter angeordneten 30 Anzeigedioden zu sehen.



Quelle: Marco Kosmehl; Kabatt 1977
