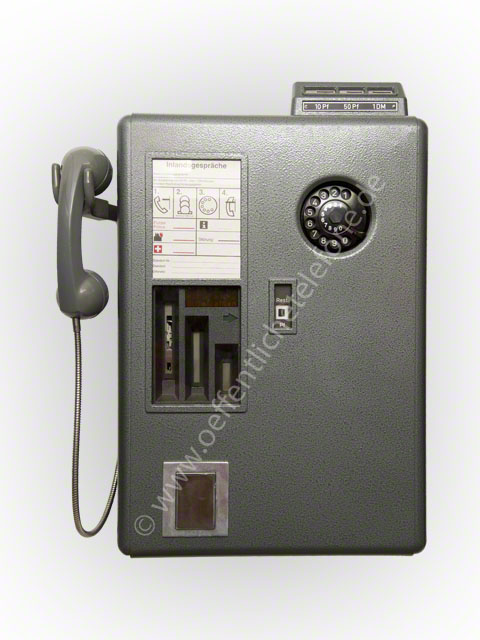

Fernwahlmünzfernsprecher 63

Fernwahlmünzfernsprecher 63

(weitere Fotos siehe unten)



Eckdaten/Kurzbeschreibung:



Modell-Bezeichnung: Fernwahlmünzfernsprecher 63

Abkürzung/Kurzform: MünzFw63

umgangssprachlich: Münzer 63

Hersteller-Bezeichnung: MünzFw63

Hersteller: Siemens

Eingeführt: 1963

Ausserdienststellung:

Hergestellt von/bis: 1963-

Wahlorgan: Sperrnummernschalter 55

Münzannahme: 10Pf, 50Pf, 1,00DM

Münzprüfung: mechanisch

Kassiersteuerung: über 16kHz Gebühreimpuls

Gehäusematerial

Kappe/Deckel: Stahlblech

Gehäusematerial

Rückwand/Boden: Metall-Guss

Farbe

Kappe/Deckel: Hammerschlag-grau

Farbe

Rückwand/Boden: Hammerschlag-grau

Stromversorgung: ja, 220V

zum Bertieb zwingend nötig: ja



Sonstiges/Besonderheiten: elektromechanischer Münzfernsprecher





..........................................................................................................................................................



Verwendungszweck:

Als "öffentlicher Münzfernsprecher" in den Anschlußbereichen

von Wählvermittlungsstellen für Ortsgespräche und Selbstwählferngespräche

im Inland.

Zu verwendende Münzen : 10 Pf-, 50 Pf- und 1 DM-Münzen.

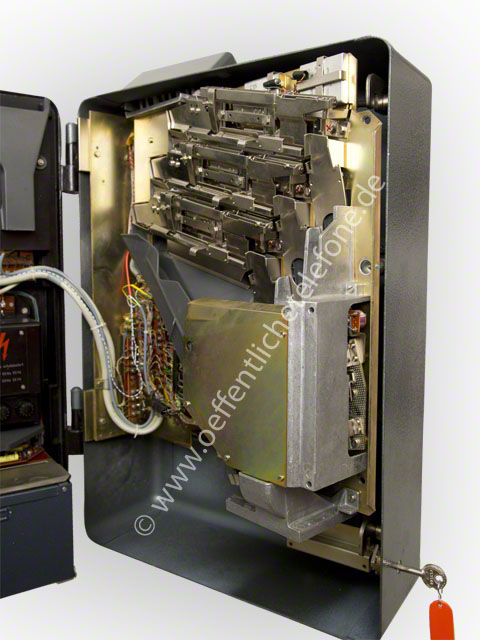

Die drei Prüfkanäle für 10 Pf-, 50 Pf- und 1 DM-Münzen enthalten

eine Dickenprüfklappe, ein Durchmesserprüflineal und eine Magnetprüfung.

Echte 10 Pf-Münzen werden von einem Magneten im Kanal gehalten, die Prüfkanäle für 50 Pf und 1 DM sind dagegen mit einer Megnetabwerfeinrichtung für Eisenmünzen vorgesehen.



Als Schutz gegen Kälteeinwirkung und Feuchtigkeit können durch

eine Laschenverbindung die Heizwiderstände R 14 (40 Q) und R 101

(160 Q) eingeschaltet werden.



Die MünzFw 63 sind ab Ausgabe VIII zur Verbesserung der übertragungsgüte

mit kurzem Handapparat, dynamischen Hörkapseln

für Fernhörer und Mikrofon und mit der Sprechschaltung des

FeAp 61, die auf einer besonderen Leiterplatte angeordnet ist, ausgerüstet.

Sie enthält Steckvorrichtungen für die bei langen Anschlußleitungen

(über 1000 Ohm Schleifenwiderstand) notwendige

Zusatznachbildung sowie für den Transistor-Sprechverstärker

Vr MüFw 63/61

Ältere Lieferungen von MünzFw 63 einschl. Ausgabe VI haben

noch die Sprechschaltung W 48, an die bei Verwendung von dynamischen

Hörkapseln als Mikrofon der Transistor-Sprechverstärker

Vr MüFw 63/48 anzuklernmen ist.





Quelle: Hilfsbuch für Entstörer 4.Auflage 1977

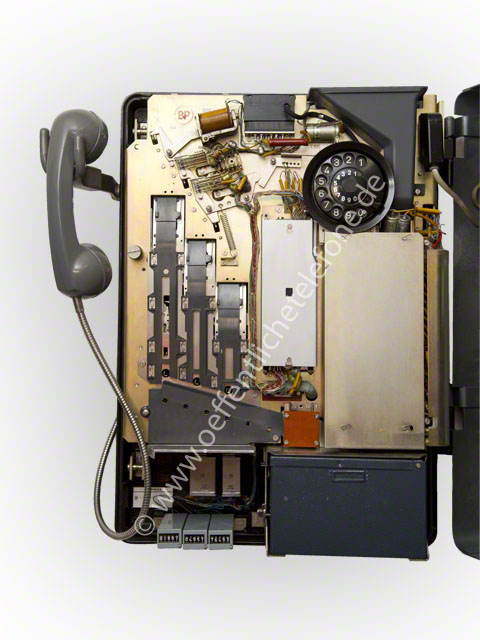

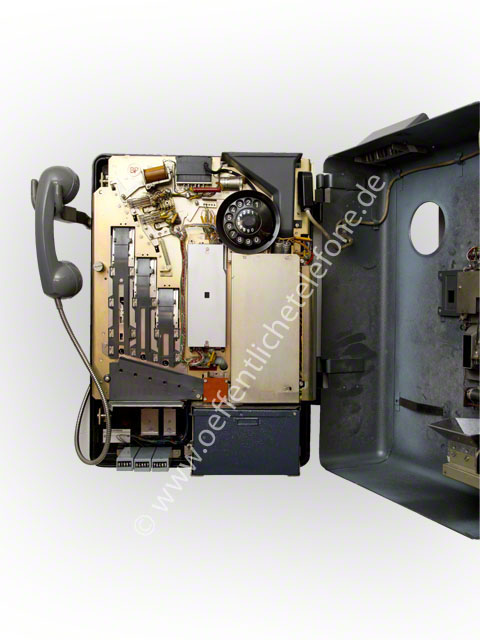

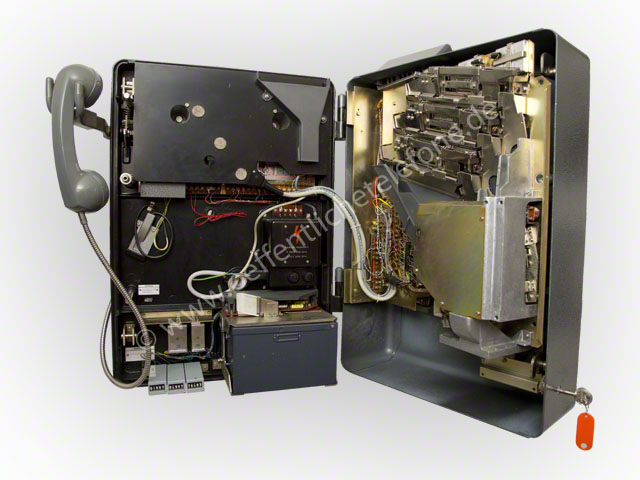

Fotos:
